智能分布式可视化会议中控管理系统

系统设计原则

1. 先进型性原则

采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。

2.  实用性原则

能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。

3.  可扩充性、可维护性原则

要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

4.  经济性原则

        在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。

系统设备选型原则

  用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。

        基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。

        选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

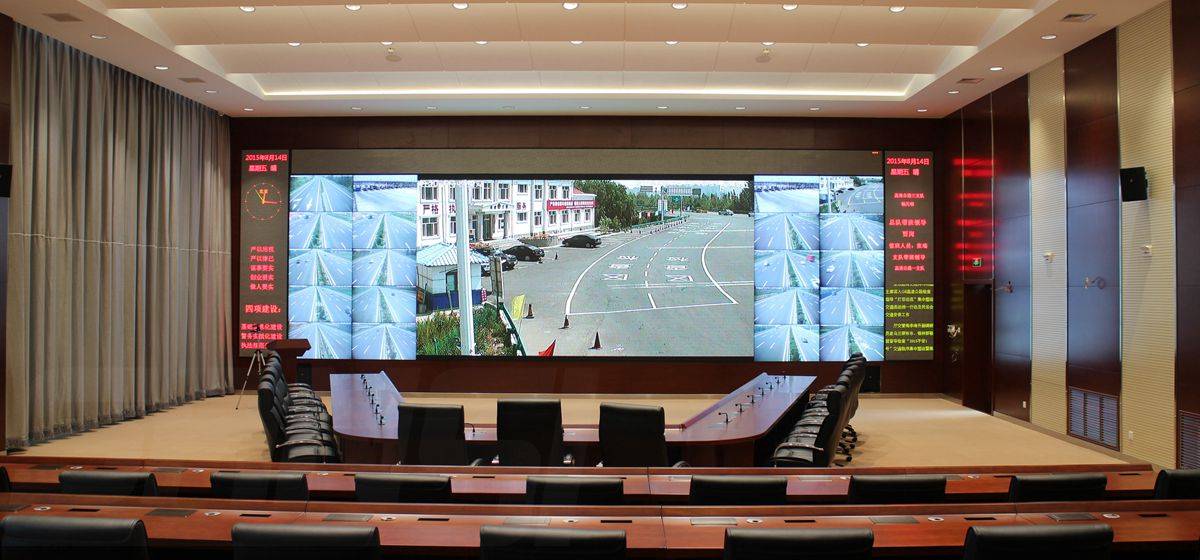

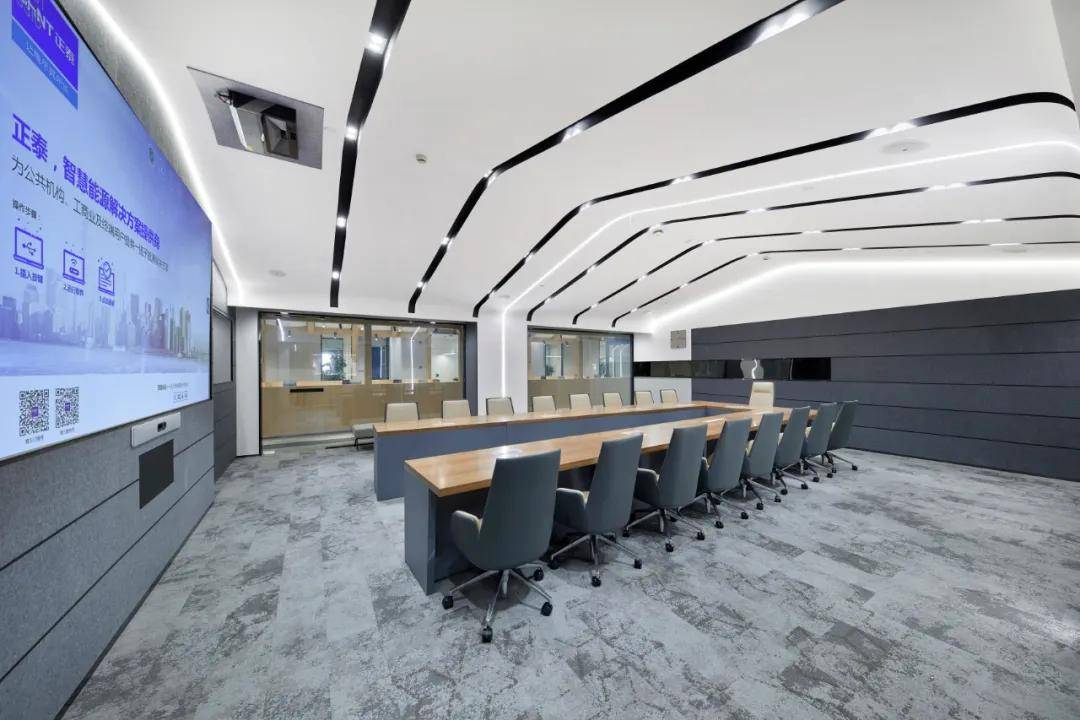

系统概况

随着信息技术的不断发展。一个大型会议室除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的会议现场图像和电脑数据图表等信号源通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集中控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。

根据这一领域的需求以及我们的实际工程经验，我们将整个会议系统分成以下几个子系统：

Ø  大屏幕投影显示系统

Ø  中央控制系统

Ø  信号处理系统

Ø  数字会议系统

Ø  远程视频会议系统

Ø  会议扩声系统

Ø  多媒体音视频系统



需求分析及实现功能

1.需求分析

会议系统应包括信号切换、本地设备控制、大屏(投影)显示，音响扩声等各个子系统，然后通过中央控制系统将以上各子系统有机结合成为一个整体。通过本地投影机显示，通过品质优异的电声系统进行放音和扩声。配备中央集成控制设备进行高效、实时地对该系统实行操作，控制所有影音设备、信号切换、音量调节等功能。这样可以大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识，更加智能化、人性化。



2.集控系统实现功能

   中央控制设备是整个数字会议系统的核心。通过它可以实现自动会议控制，也可以通过电脑操纵，实现更复杂的会议管理。中央控制设备主要对发言设备、同声传译、电子表决、视像跟踪、数字音视频通道及数据通道进行控制。威达VITIVE智能中控VT-NCS具有开放式的可编程控制平台，人性化的中文操作界面交互式的控制结构，使用更简单，存储更可靠。

从使用角度可实现如下功能：

[1]、会议室内的所有信号切换，设备的电源开关和控制操作均可在集中在一个触摸屏上控制。

[2]、可实现本地音视频信号和远程图像信号的任意切换。

[3]、可取代电视、DVD、音响系统的遥控器，一机在手，即可完成对会议室设备的控制。

[4]、可将TV、DVD、PC、摄像机、远程视频终端等图像信号整合为一体，可以实现任意的切换。

[5]、主席台配有数字会议发言话筒，音质完美清晰。

从技术角度来说可实现如下功能：

[1]、用红外发射棒控制DVD、液晶电视，投影机，实现A/V系统的自动化控制。

[2]、通过混合矩阵，实现所有音视频、电脑信号、摄像机信号自由切换。

[3]、通过控制相关设备的电源，投影电源，电动幕布升降，实现所有电源的自动控制。

[4]、对影音系统进行预设及调整。

[5]、通过中控主机来控制混合矩阵，将所有的远程终端音视频，本地端的音视频信号可以任意切换到会议室的投影和液晶电视等显示设备上；也可以同时输出到视频终端输入口，进行视频会议广播到各分会场。

[6]、通过中控主机来控制混合矩阵，将多个计算机的信号切换到输出显示设备上。

3 总体设计定位：

在总体规划和设计音视频会议系统方案时，我们本着以下总体设计要求：

1、中央控制系统建设完成后，可以控制多媒会议室的受控设备 ，是一个完善、智能、便捷的人性化操作系统。

2、信号处理系统建设完成后，会议室所有的音视频信号（台式电脑、笔记本、视频会议终端、摄像机、DVD、数字展台等信号），都可以通过人性化智能中控系统的彩色液晶屏可以威达的切换到显示端（投影机，液晶电视，远程终端，监视器等显示设备），另可举行视频，视像，电视电话会议的会议室。

3、数字会议系统建设完成后， 完美的人声还原，与会人可以听到清晰的讲话人的声音；数字会议可以有多种模式控制功能，更能体现先进的会议系统，也可扩展摄像自动跟踪视频会议，表决，同声传译等功能。

4、会议扩声系统建设完成后，对该项目的功能定位，可举行视频，视像，电视电话会议的多功能会议室。

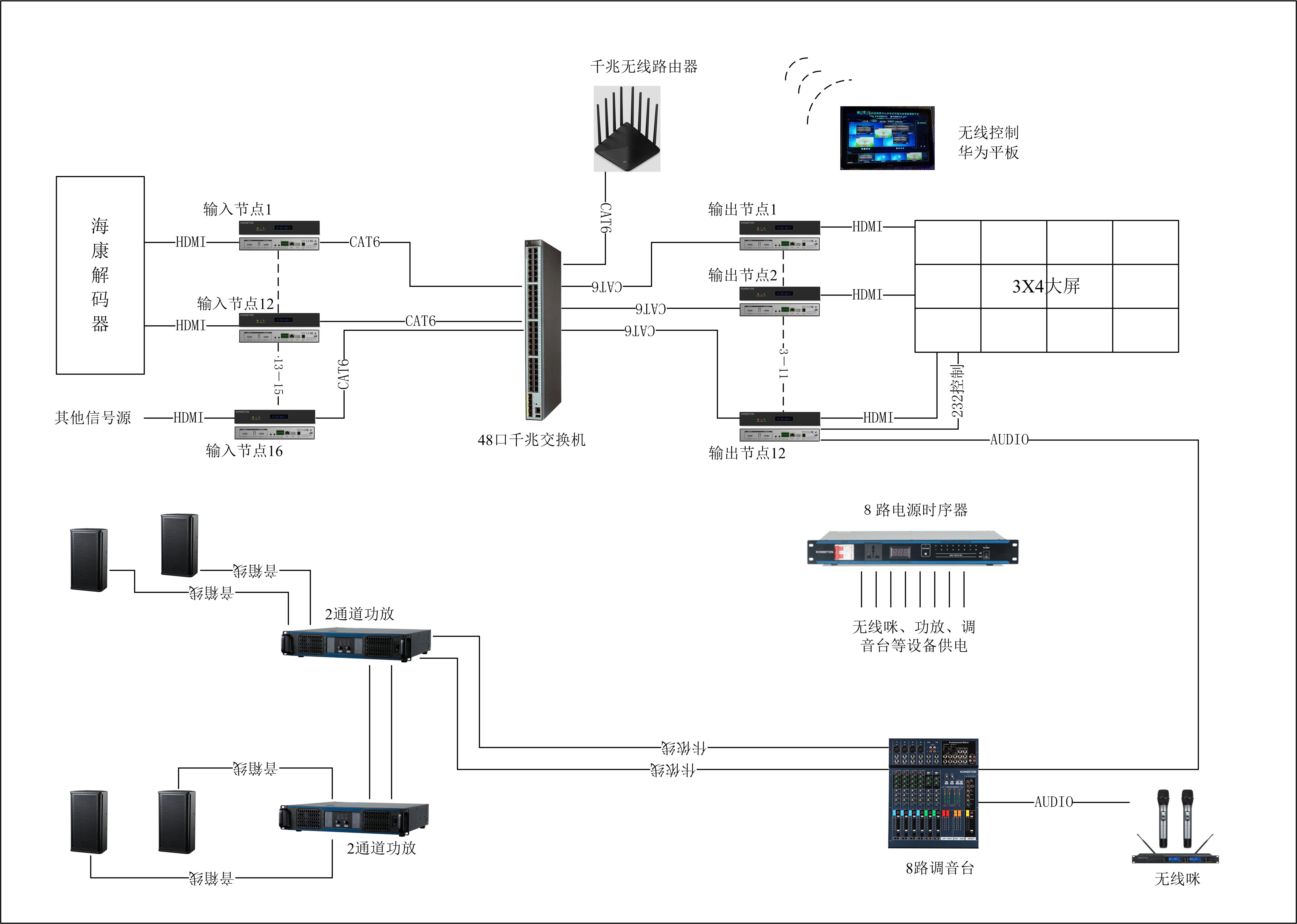

                  分布式音视频管理系统方案架构

分布式音视频管理系统是以IP互联互通为基础，支持与第三方平台进行相互融合，构建集音视频综合管理平台，具有可视化管理功能、矩阵切换与传输系统功能、拼接融合系统功能。

1路HDMI输入，1路HDMI环出，1路RS232控制接口，1路RS485控制接口，1路IR发送端口，1路I/O端口，1路立体声输入，1路USB输入接口，1路千兆网口，1路光纤接口。

支持HDMI1.3、HDCP1.3、DVI1.0协议，支持EDID管理，可自定义输出分辨率，最大支持分辨率：1920x1080@60Hz。

支持音频加嵌功能，可选择输入模拟音频与HDMI内嵌音频。

支持画面实时预览，自定义字符叠加功能。

双备份电源供电设计，支持DC12V适配器及POE供电同时使用。

双数据通道备份机制，支持千兆网口及光纤接口同时接入交换机。

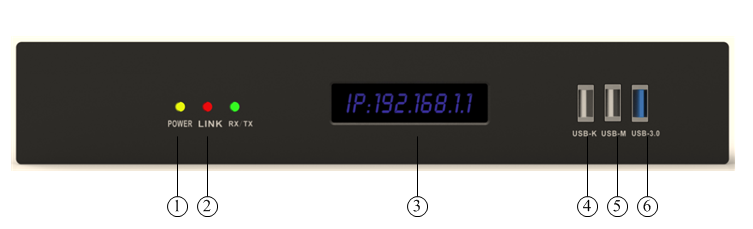

具有指示灯显示节点运行状态，面板前置OLED屏可显示节点IP地址信息。

分布式可视化控制软件

软件对所有高清分布式云节点进行集中管理，可自动扫描发现网络范围内云节点设备并完成自动配置；并且可通过网络对输入输出云节点固件进行更新，可以将系统的各项设置参数进行备份，方便进行数据恢复。具有支持全功能的底层软件基础，可配合全系列云节点实现全部的软件管理功能；

可对分散的、不同拼接规模、不同类型的显示屏进行统一管理和联合调度，实现多屏联动、多屏镜像等多种显示模式；集成精确拼接屏同步控制，对网络内所有拼接显示单元进行统一同步校正管理；设置输入信号源节点的开窗位置、大小、层次关系，实现视窗在大屏幕墙上的跨屏、漫游、叠加等功能；实现海量信号接入管理，实时预览回显；可将显示内容组合和布局保存为预案，快速调取；支持用户权限分级管理，允许多用户在线同步管理操作；支持自定义滚动字幕、动态底图等功能；

可以对大屏幕上显示的各种信号窗口进行管理和控制，如单屏显示、跨屏显示、任意大小显示、整屏显示，移动或缩放；

可提供预案管理功能。可以设置、保存、修改、调用和删除显示预案；可以把当前大屏幕墙上的信号窗口大小、位置信息保存为一个显示预案；可将多个显示预案创建成一个能够自动执行的自动循环预案，实现画面自动显示与轮循显示；

可通过终端操作软件对整个屏幕墙的显示内容进行布局的编排、存储、调用，除人工选择预案执行，还可以进行定时执行，在日常工作状态下，大屏幕墙将按照预定的时间自行工作，自动开窗口切换画面，不需要人工干预；

可对各种输入节点进行设置、管理、选择调用和切换显示，具有动态带宽调整技术，在网络拥塞情况下，可根据网络带宽波动情况，动态调整传输码流，保证画面流畅且无马赛克；

可视化终端操作软件

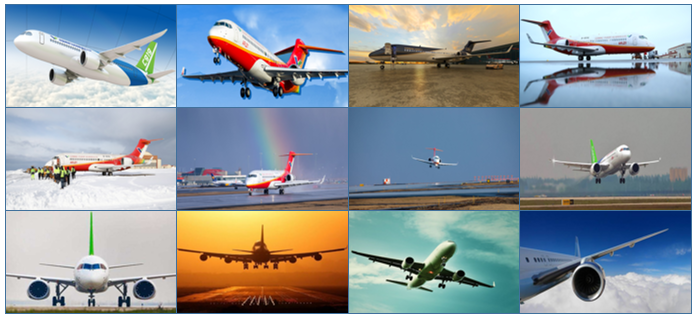

配置单屏显示

组合大屏的每个单元单独显示一路视频画面，每个单元的视频信号可以任意切换。

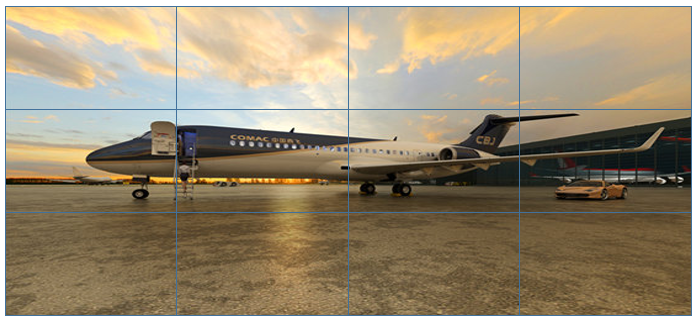

整屏显示

整个大屏显示一路完整的视频图像。

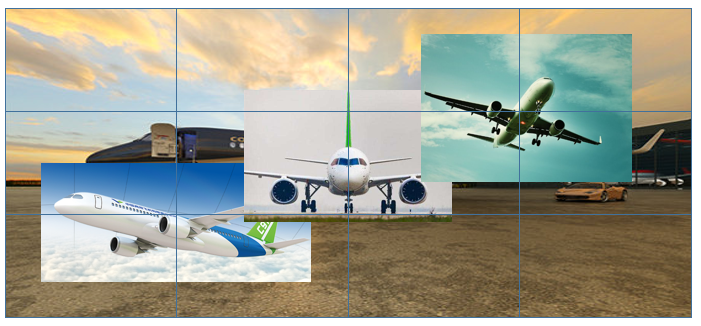

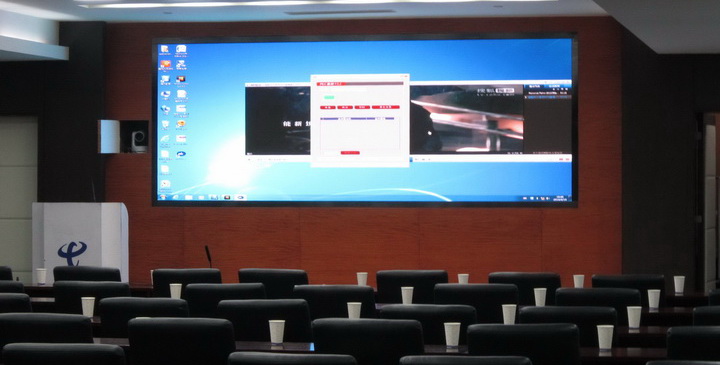

叠加显示

可以将任意一个或者多个信号叠加到其他信号之上显示。

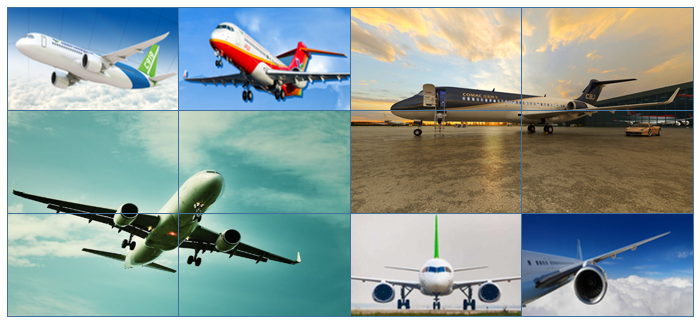

任意组合显示

可以任意几个大屏组合显示一路画面。

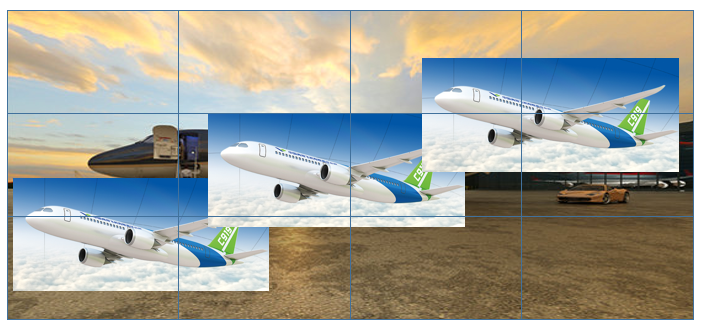

图像漫游

将任意一个信号在整个大屏上进行随意移动。

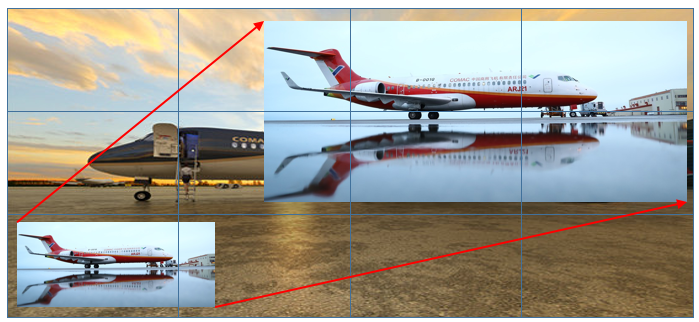

图像拉伸

可将一个信号在整个屏幕墙上随意缩放。

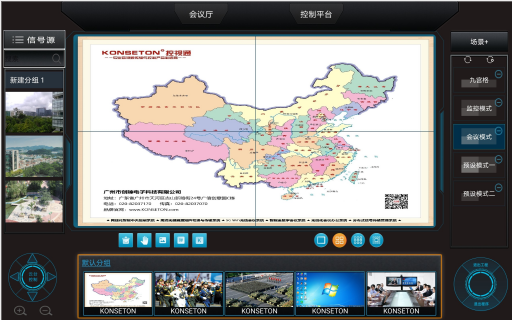

一套可视化交互管理终端软件，来完成系统所有的功能操作需求。

软件采用全面可视化的交互方式，信号源可视化，大屏状态可视化，场景预览可视化，环境控制可视化。所有视频信号画面可以实时预览，大屏画面实时回显，全触控的操作方式，仅需简单的拖动、拉伸、点击即可完成复杂的系统管理。软件支持WIN、安卓、IOS多种系统，且软件可视化界面和功能要求是一模一样的；系统支持多个PAD和电脑端同时控制，多个PAD以及电脑不论视频画面、反馈信息等UI可视化均完全同步。
